docs:新增SpringCloudGateway之高性能篇、替换文档图片链接

123yhm · 123yhm · commit a211f148e191 · 2024-03-21T17:14:43.000+08:00
diff --git a/docs/.vuepress/config.js b/docs/.vuepress/config.js
@@ -336,6 +336,10 @@ module.exports = {
                                             {
                                                 text: 'SpringCloudGateway之灰度发布篇',
                                                 link: '/md/spring/spring-cloud/SpringCloudGateway之灰度发布篇.md'
+                                            },
+                                            {
+                                                text: 'SpringCloudGateway之高性能篇',
+                                                link: '/md/spring/spring-cloud/SpringCloudGateway之高性能篇.md'
                                             }
                                         ]
                                     }
@@ -751,7 +755,8 @@ module.exports = {
                                 "SpringCloudGateway之Filter多过程介绍.md",
                                 "SpringCloudGateway之熔断集成篇.md",
                                 "SpringCloudGateway之限流集成篇.md",
-                                "SpringCloudGateway之统一鉴权篇.md"
+                                "SpringCloudGateway之统一鉴权篇.md",
+                                "SpringCloudGateway之高性能篇.md"
                             ]
                         }
                     ],
diff --git a/docs/md/spring/spring-cloud/SpringCloudAlibaba介绍.md b/docs/md/spring/spring-cloud/SpringCloudAlibaba介绍.md
@@ -3,9 +3,9 @@
 ## SpringCloudAlibaba介绍
 ### Spring Cloud Alibaba 是什么？
 *Spring Cloud Alibaba 为分布式应用开发提供一站式解决方案。它包含开发分布式应用程序所需的所有组件，使您可以轻松地使用 Spring Cloud 微服务框架开发应用程序。*

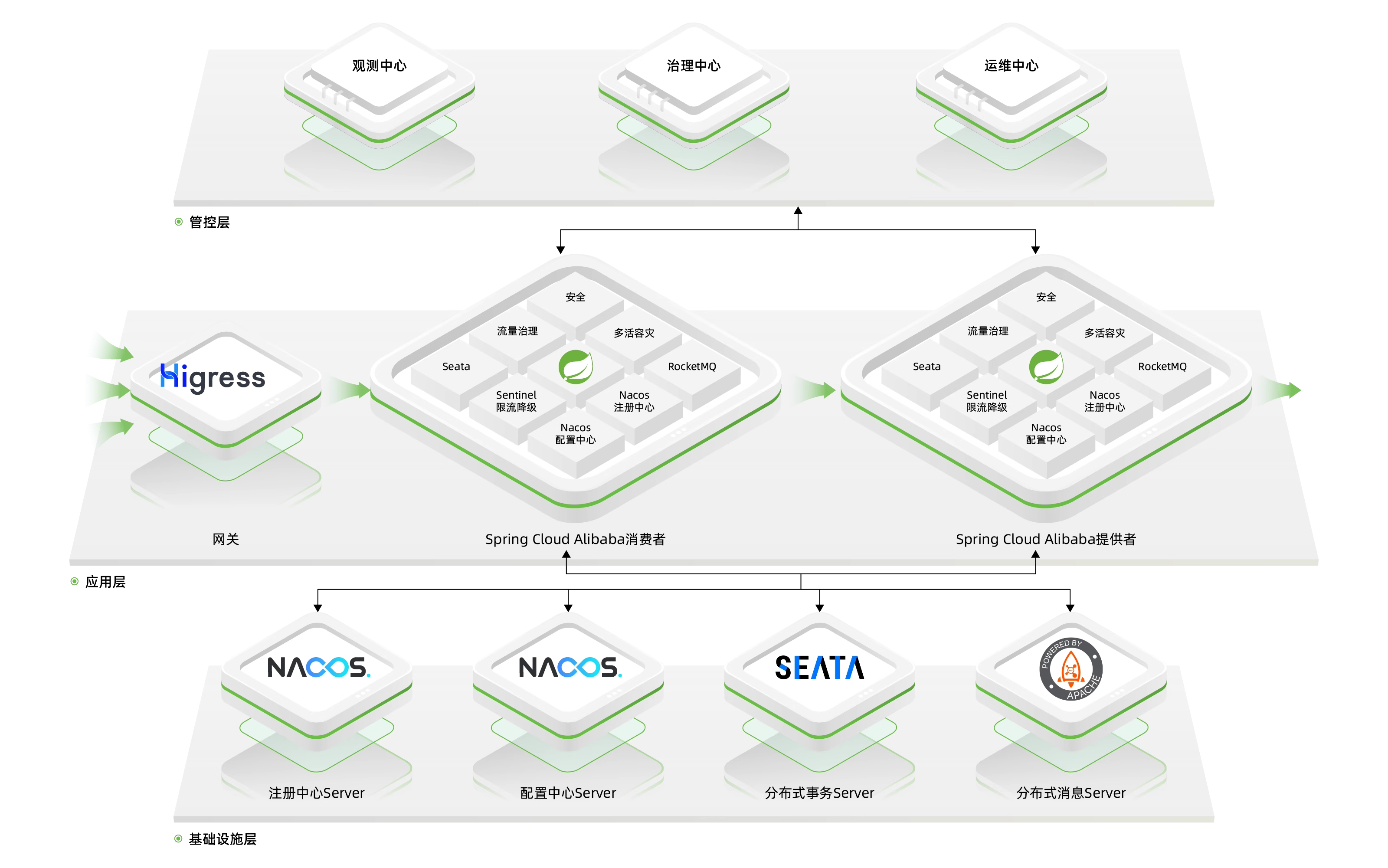

-![服务模型](http://124.222.54.192:4000/public/upload/2024/02/28/202402281720261903.png)
+![服务模型](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191528154527.png)

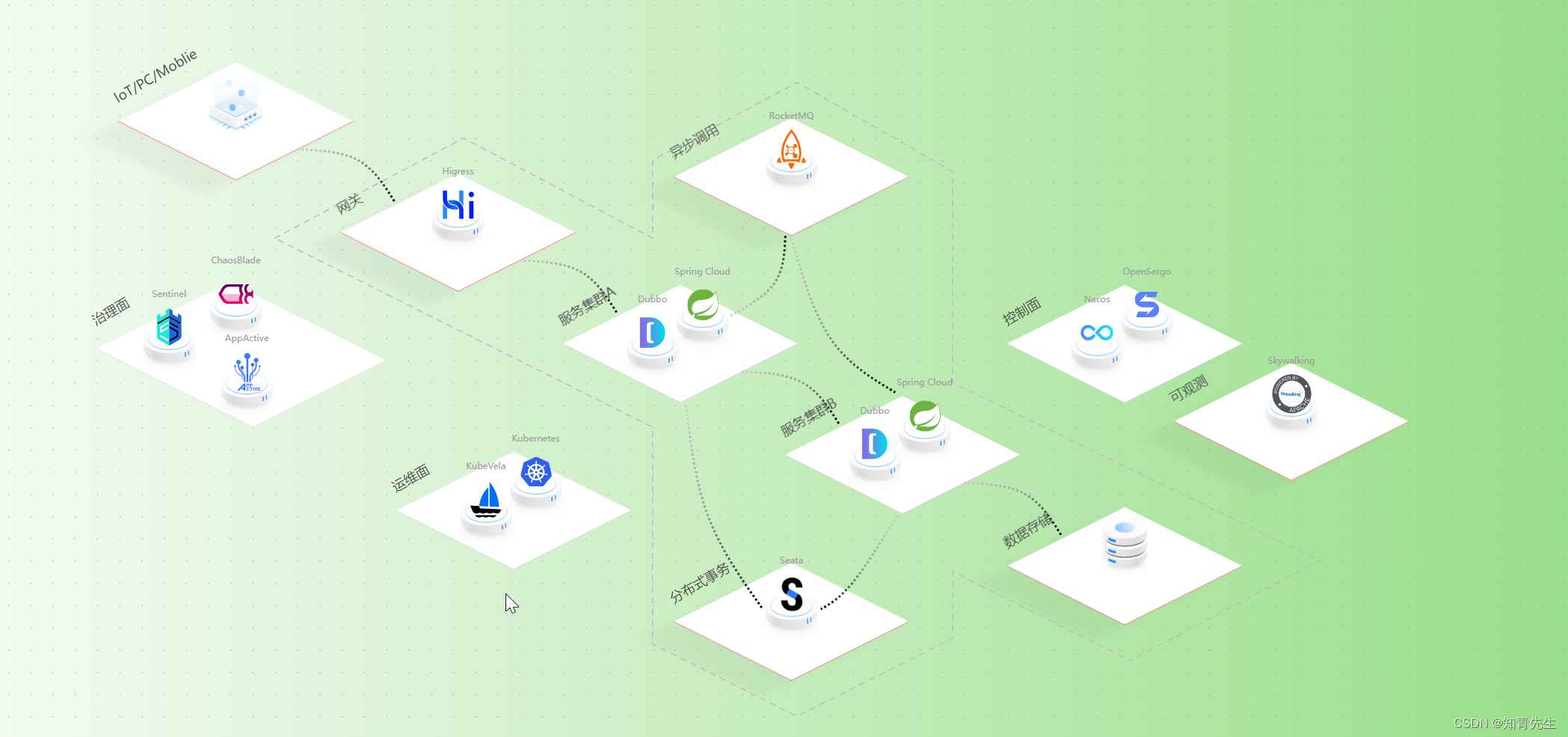

 ### 微服务全景图
-![服务链路](http://124.222.54.192:4000/public/upload/2024/02/28/202402281721334975.png)
+![服务链路](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191531248325.png)
 ### 核心特色
 1. 简单易用：Spring Cloud Alibaba 作为一站式的微服务构建方案，用户只需要添加一些注解和少量配置，就可以通过阿里中间件来迅速搭建分布式应用系统。
 2. 扩展性强：Spring Cloud Alibaba 基于 Spring Cloud 微服务解决方案规范，可便捷地对其中的组件进行扩展和替换。
@@ -17,36 +17,36 @@

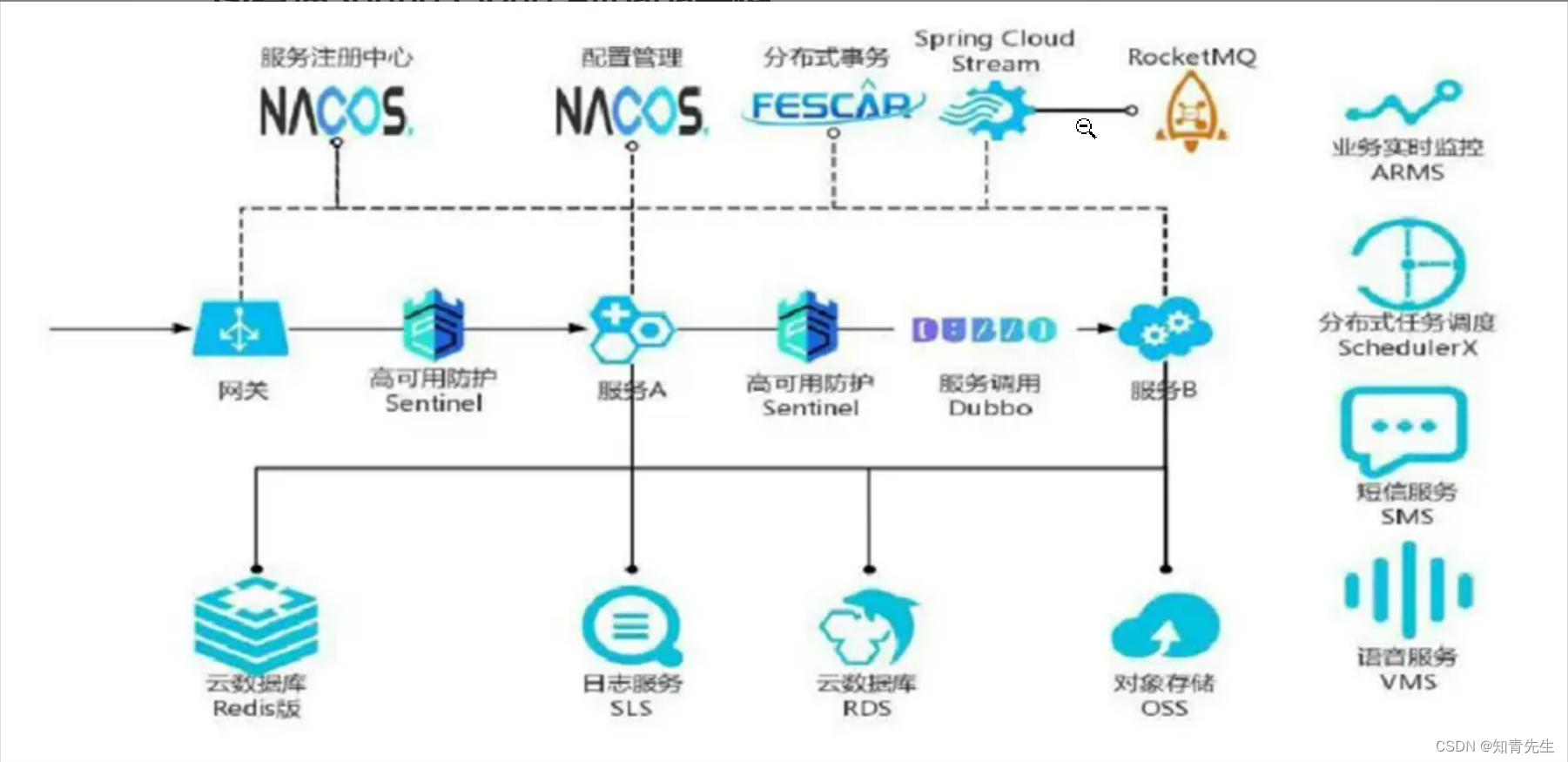

 ### Spring Cloud Alibaba
-![](http://124.222.54.192:4000/public/upload/2024/02/29/202402291714045405.png)
+![](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191539229447.png)
 >Spring Cloud Alibaba 致力于提供微服务开发的一站式解决方案。

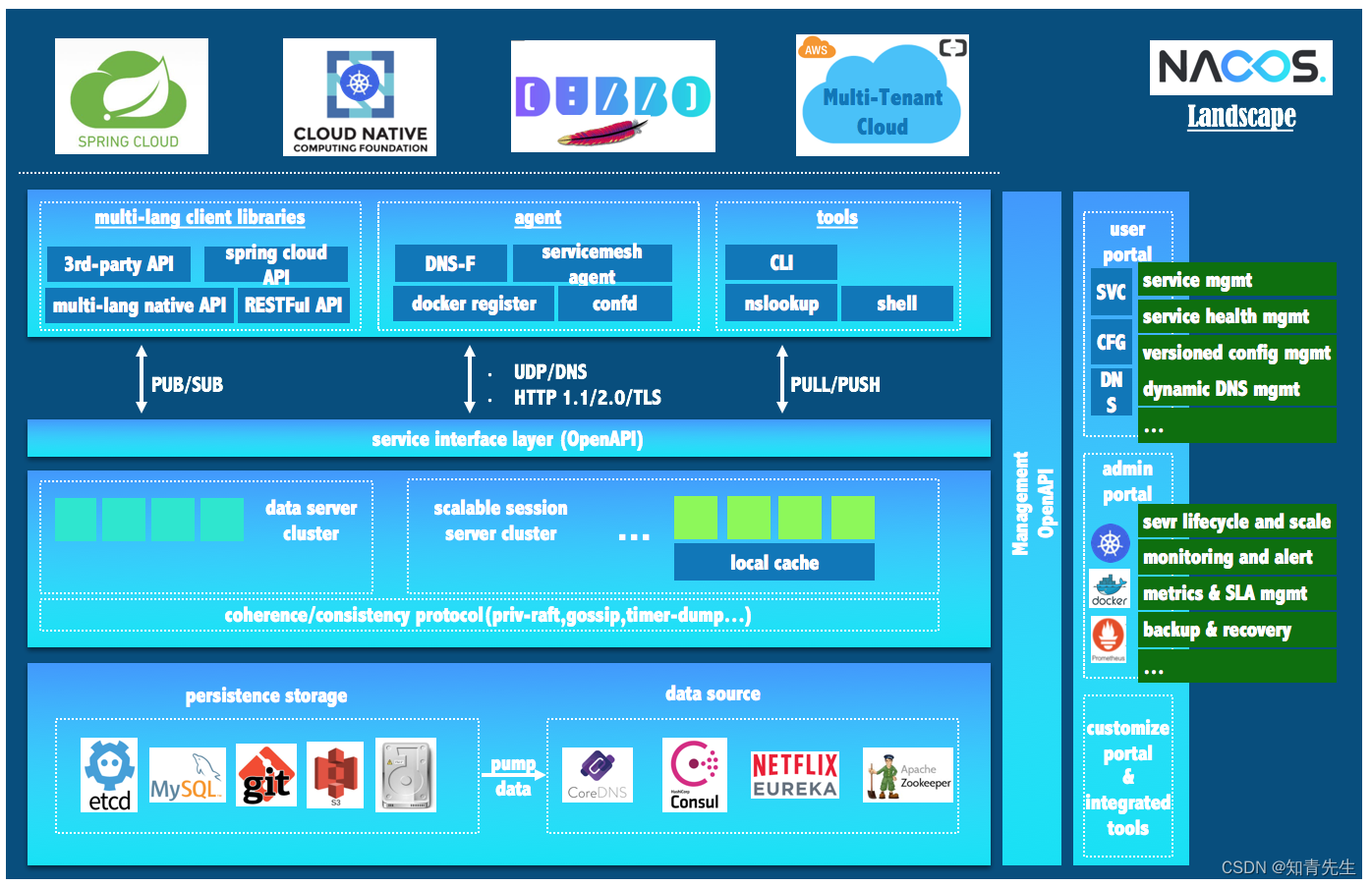

 ### Nacos
-![](http://124.222.54.192:4000/public/upload/2024/02/29/202402291559062416.png)
+![](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191541113847.png)


 > 作为服务发现与配置中心，提供了一站式的分布式系统服务发现、配置管理以及动态配置推送等功能。

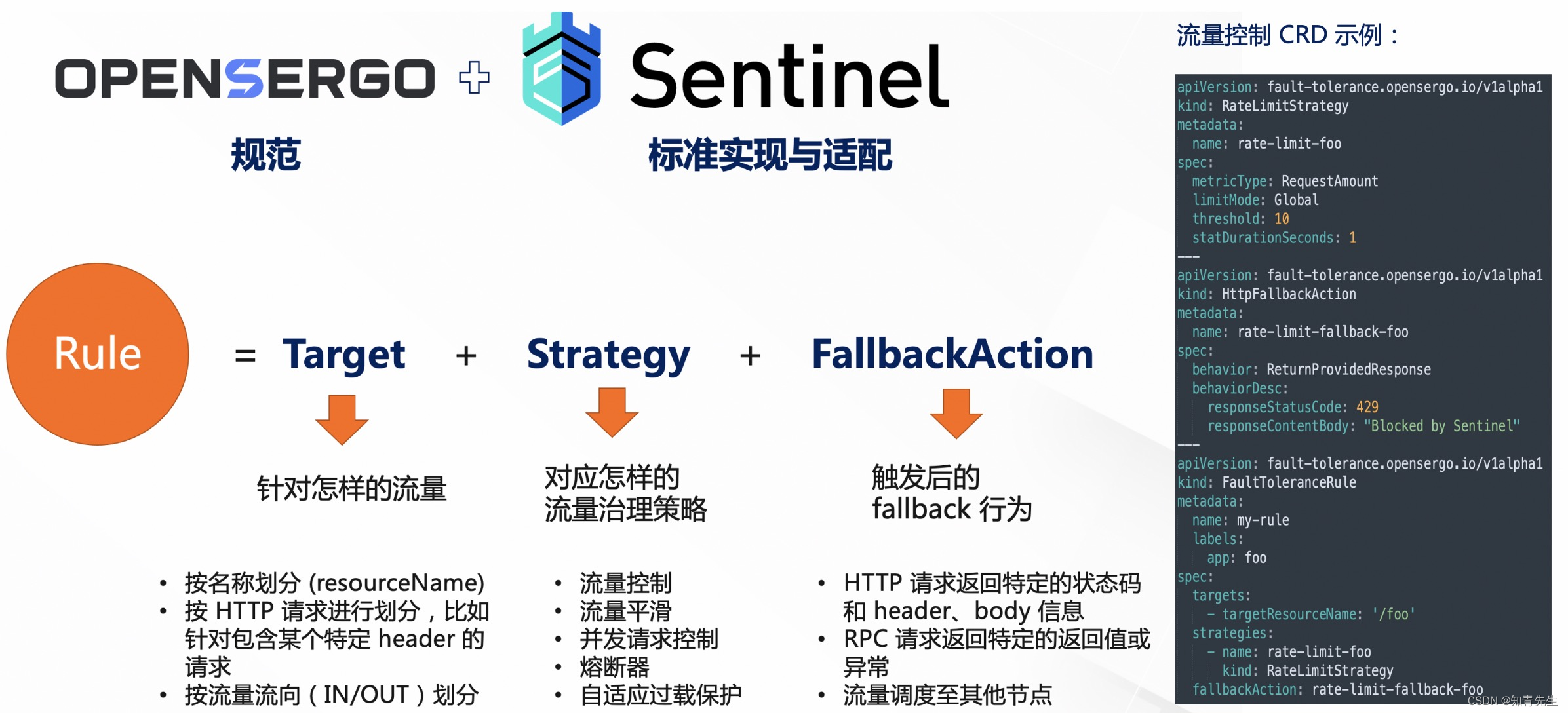

 ### Sentinel
-![](http://124.222.54.192:4000/public/upload/2024/02/29/202402291559061148.png)
+![](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191541366393.png)

 > 提供服务容错能力，包括流量控制、熔断降级、系统负载保护、热点key限流等多个维度的防护，保障微服务在异常情况下仍能稳定运行。

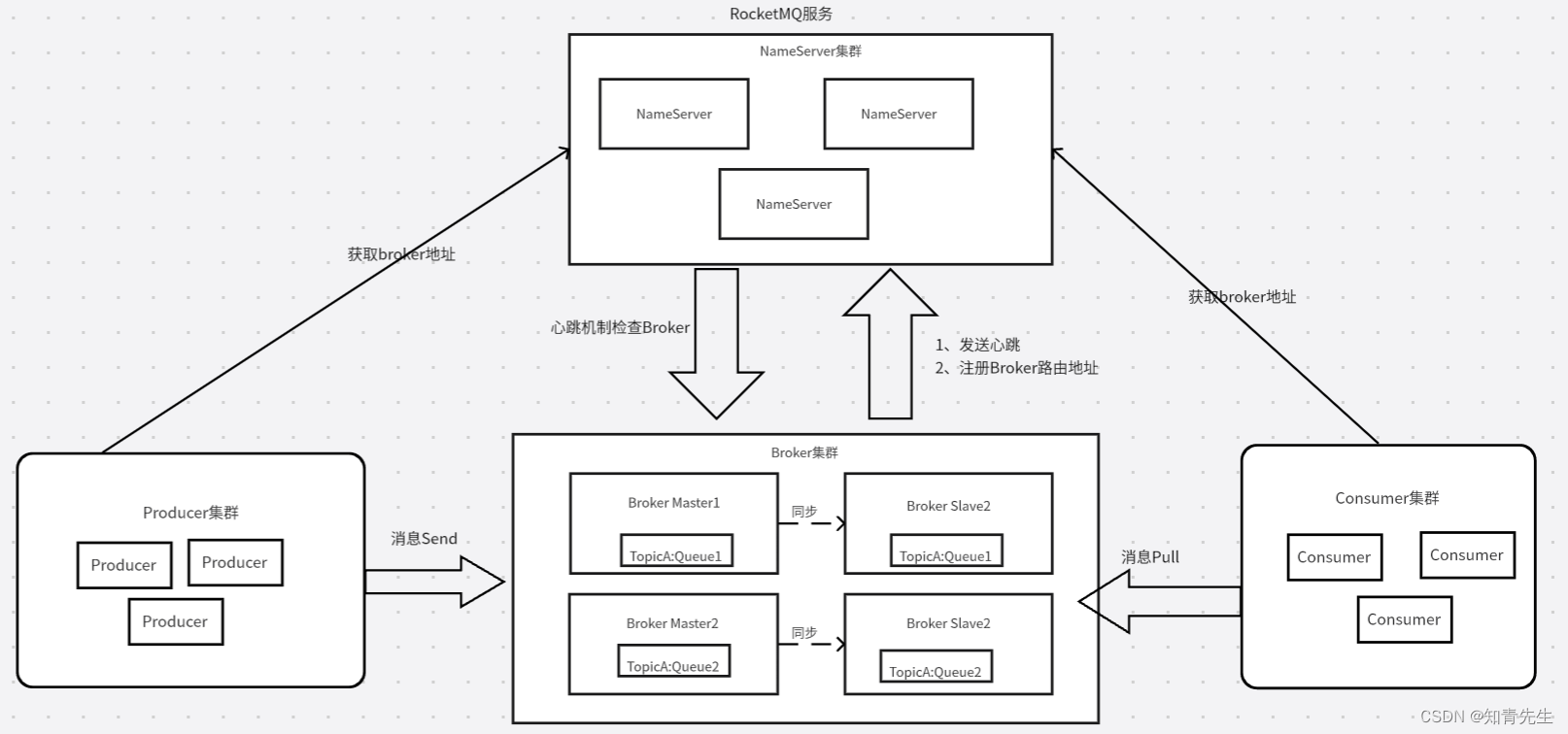

 ### RocketMQ
-![](http://124.222.54.192:4000/public/upload/2024/02/29/202402291559069296.png)
+![](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191542119293.png)

 > 阿里巴巴开源的消息队列产品，用于处理高并发、高可用的消息传递，支持发布/订阅、顺序消息、事务消息等多种消息模型。

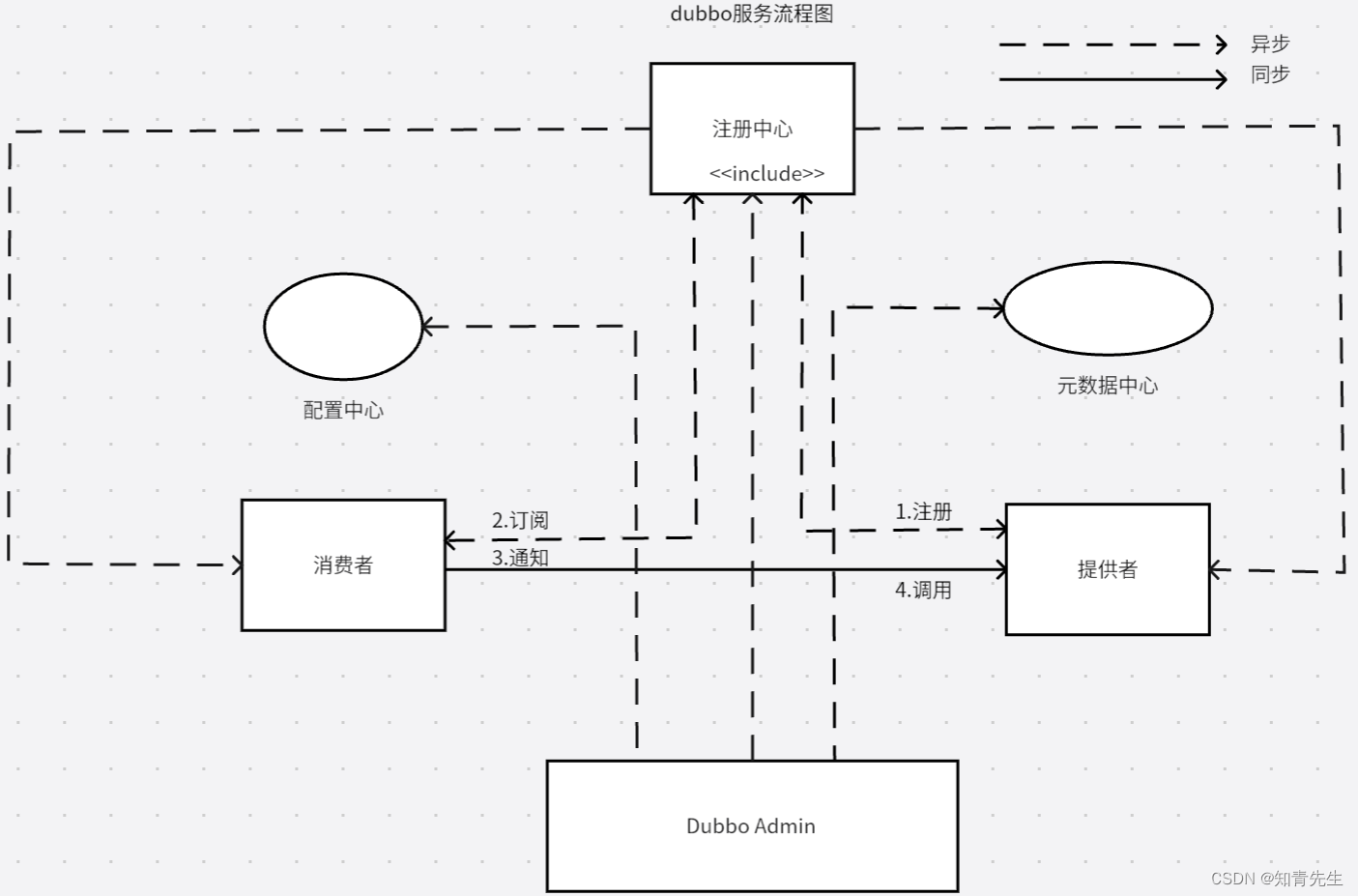

 ### Dubbo
-![ ](http://124.222.54.192:4000/public/upload/2024/02/29/202402291559065988.png)
+![ ](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191542571883.png)

 > 高性能、轻量级的RPC框架，使得服务间的通信更为高效，并提供了丰富的服务治理功能。

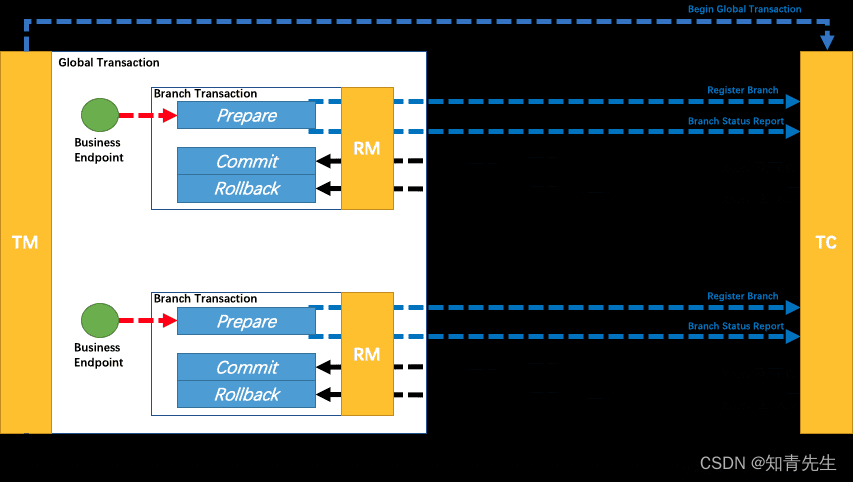

 ### Seata
-![ ](http://124.222.54.192:4000/public/upload/2024/02/29/202402291613447851.png)
+![ ](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191543286316.png)

 > 分布式事务解决方案，旨在解决分布式环境下的事务一致性问题，支持AT、TCC、Saga等模式。

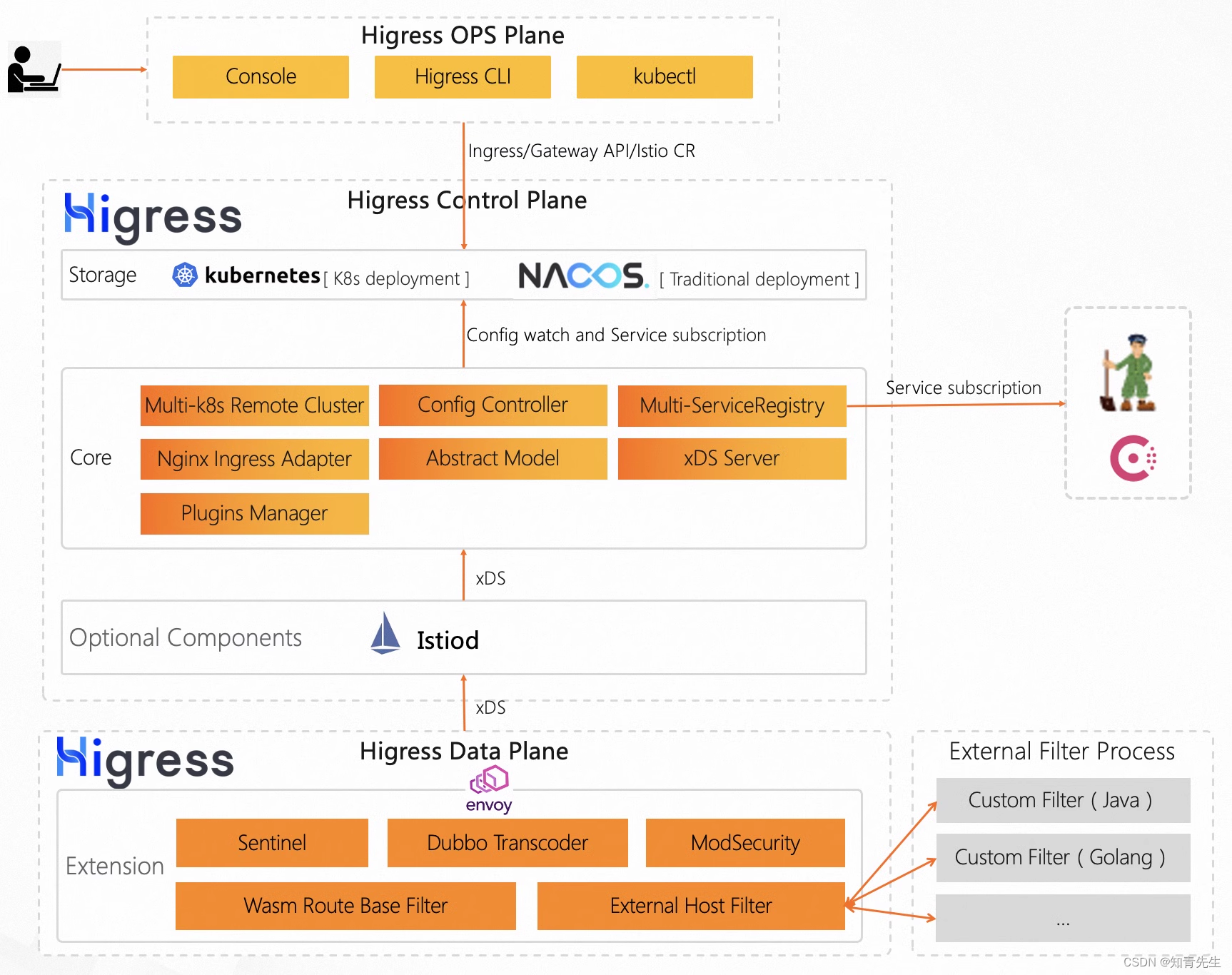

 ### Higress
-![ ](http://124.222.54.192:4000/public/upload/2024/02/29/202402291559069065.png)
+![](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/202403191543414442.png)

 > Higress是基于阿里内部的Envoy Gateway实践沉淀、以开源Istio + Envoy为核心构建的下一代云原生网关，实现了流量网关 + 微服务网关 + 安全网关三合一的高集成能力，深度集成Dubbo、Nacos、Sentinel等微服务技术栈，能够帮助用户极大的降低网关的部署及运维成本且能力不打折；在标准上全面支持Ingress与Gateway API，积极拥抱云原生下的标准API规范；同时，Higress Controller也支持Nginx Ingress平滑迁移，帮助用户零成本快速迁移到Higress。

diff --git a/docs/md/spring/spring-cloud/SpringCloudGateway之高性能篇.md b/docs/md/spring/spring-cloud/SpringCloudGateway之高性能篇.md
@@ -0,0 +1,69 @@
+# SpringCloudGateway之高性能篇
+## 背景
+>在公司的开放平台中，为了统一管理对外提供的接口、处理公共逻辑、实现安全防护及流量控制，确实需要一个API网关作为中间层。
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/image-20240321114027051.png)
+
+## 场景
+>统一接入点:
+>API网关作为所有对外服务的单一入口，简化客户端对内部系统的访问，同时方便整体管理和运维。
+
+>公共逻辑处理:
+>在Spring Cloud Gateway中，可以通过自定义过滤器（GatewayFilter）的方式集中处理公共逻辑，例如全局异常处理、日志记录、跨域支持等。
+
+>权限验证:
+>可以在过滤器中实现JWT token验证或者其他认证方式，验证请求的合法性。例如，可以通过pre类型的过滤器对请求头中的Authorization信息进行验证。
+
+>限流控制:
+>使用Spring Cloud Gateway内置的RequestRateLimiter过滤器或者集成第三方限流组件（如Sentinel或Redis RateLimiter），限制来自单个IP地址、用户或服务的请求速率，防止因过载导致系统崩溃。
+
+>路由转发:
+>根据请求路径或其他条件，通过定义路由规则（RoutePredicateFactory）将请求转发至对应的服务实例，同时也可在路由层面实现灰度发布、A/B测试等功能。
+
+>熔断与降级:
+>集成熔断组件如Hystrix或Resilience4j，当后端服务不可用或响应过慢时，及时触发熔断机制，返回预设的错误提示或默认数据，避免连锁反应导致整个系统崩溃。
+## SpringCloudGateway示例
+```yaml
+spring:
+  cloud:
+    gateway:
+      routes:
+      - id: my_public_api
+        uri: lb://backend-service
+        predicates:
+        - Path=/api/public/**
+        filters:
+        - name: TokenAuthenticationFilter # 自定义的Token验证过滤器
+        - name: RequestRateLimiter # 限流过滤器
+          args:
+            key-resolver: "#{@remoteAddrKeyResolver}"
+            rate-limiter: "#{@customRateLimiter}"
+        - name: Hystrix # 熔断过滤器
+          args:
+            name: fallbackcmd
+            fallbackUri: forward:/fallback
+```
+
+## SpringCloudGateway与zuul区别
+
+
+| 维度  | SpringCloudGateway |zuul|
+|--|--|--|
+| 社区生态 | 社区热度高 |社区热度较低、中文文档多|
+|易用性 | spring cloud 组件集成;基于springboot2.0;需要项目升级至springboot2.X |spring cloud netflix组件集成zuul1.x版本，1.x版本基于阻塞io;2.X版本就netty，异步非阻塞io，支持长连接，但springcloud暂时未集成。zuu1.x版本基于springboot1.x|
+| 性能 | nacos+spring cloud gateway+service;个人本地压测;100并发:3ms;500并发:3ms;5000并发:320ms。相关资料:并发较低的情况下两者一样，并发较高springcloudgateway是zuul1.x的1.6倍 |eureka+zuul+service。个人本地压测:100并发:3ms;500并发:5ms;5000并发:267ms|
+| 维护状态 | springcloud组件，持续更新，版本从2.0.0开始 |springcloud组件仅支持到1.X，zuulcore持续维护2.1.4至今|
+| 重点功能，特点 | 过滤器有global filter和gatewayfilter，分为全局和局部;基于netty转发。 |过滤器仅为全局过滤器;基于servlet同步阻塞转懾穵咗榼瘛澔者瓯。|
+
+## 网关整体设计及常用架构
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/image-20240321165105648.png)
+
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/image-20240321165233332.png)
+
+## 优化思路
+>1、去掉不必要的日志打印
+>2、调整中间件的关键参数和回收机制
+>3、框架核心代码重写
+>4、路由分级切割
+>5、多级网关路由设计
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/image-20240321170452240.png)
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/image-20240321170719040.png)
diff --git a/docs/md/spring/spring-cloud/SpringCloudGateway工作原理与链路图.md b/docs/md/spring/spring-cloud/SpringCloudGateway工作原理与链路图.md
@@ -16,7 +16,7 @@
 8. 路径重写

 ### Spring Cloud网关请求链路图
-![在这里插入图片描述](http://124.222.54.192:4000/public/upload/2024/03/06/202403061427488662.png)
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/49b86f6877774a47987830f99758d597.png)
 1. Route：一个 Route 由路由 ID，转发 URI，多个 Predicates 以及多个 Filters 构成。Gateway 上可以配置多个 Routes。处理请求时会按优先级排序，找到第一个满足所有 Predicates 的 Route；
 2. Predicate：表示路由的匹配条件，可以用来匹配请求的各种属性，如请求路径、方法、header 等。一个 Route 可以包含多个子 Predicates，多个子 Predicates 最终会合并成一个；
 3. Filter：过滤器包括了处理请求和响应的逻辑，可以分为 pre 和 post 两个阶段。多个 Filter 在 pre 阶段会按优先级高到低顺序执行，post 阶段则是反向执行。Gateway 包括两类 Filter。
@@ -52,10 +52,10 @@ public class DemogatewayApplication {
 }
 ```
 ## SpringCloudGateway版本介绍
-![在这里插入图片描述](http://124.222.54.192:4000/public/upload/2024/03/05/202403051401373075.png)
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/183e65f97dfd453e98b130d117ec3b55.png)

 ## SpringCloudGateway运行结构图
-![在这里插入图片描述](http://124.222.54.192:4000/public/upload/2024/03/05/202403051401372859.png)
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/39037a78fbbb41a79f16d39d9ede717b.png)

 1. 客户端向 Spring Cloud Gateway 发出请求。
 2. 如果网关处理程序映射确定请求与路由匹配，则会将其发送到网关 Web 处理程序。
diff --git a/docs/md/spring/spring-cloud/SpringCloudGateway核心之Predicate.md b/docs/md/spring/spring-cloud/SpringCloudGateway核心之Predicate.md
@@ -1,7 +1,7 @@
 # SpringCloudGateway核心之Predicate


-![在这里插入图片描述](http://124.222.54.192:4000/public/upload/2024/03/06/202403061626275771.png)
+![在这里插入图片描述](https://yhmx.oss-rg-china-mainland.aliyuncs.com/springcloud/0824f170afc24252883854915b7aa74b.png)
 ## Predicate路由工厂
 > Spring Cloud Gateway 将路由作为 Spring WebFluxHandlerMapping基础设施的一部分进行匹配。Spring Cloud Gateway 包含许多内置的路由Predicate 工厂。所有这些谓词都匹配 HTTP 请求的不同属性。多个 Route Predicate Factory 可以组合，并通过逻辑组合and。
 ##  After Route Predicate Factory
